BAKON BK3500

Základom spájkovacej stanice je výkonný spájkovací systém s hrotom postavený na platforme spájkovacej súpravy Bakon BK2000 RF s výkonom 120 W. Technické parametre spájkovačky sú zhodné s materskou platformou BK2000, okrem typu použitého spájkovacieho pera; ohrievacia vložka je však identická, rovnako ako typ vymeniteľných spájkovacích hrotov. Podrobný opis vlastností a technických parametrov riadiaceho systému a mikropájky nájdete v type BK2000. nasledujúce odseky opisujú funkciu automatického podávania a dávkovania cínu, ktorá je súčasťou BK3500.

Mechanizmus na odvíjanie rúrkového cínu z cievky a jeho dodávanie na hrot spájkovacieho hrotu je neoddeliteľnou súčasťou spájkovacieho systému. Automatizovaný mechanický systém dávkovania cínu je umiestnený na hornej časti prekrytia spájkovacej stanice. Motorizovaný prevod s ozubenými kolesami odvíja samotný cín z cievky namontovanej na podvozku a privádza ho cez silikónový bovden priamo k hrotu hrotu na mikropájke. Rýchlosť posuvu je nastaviteľná potenciometrom. Stanica môže automaticky dávkovať cín - okrem rýchlosti môžete potenciometrom nastaviť aj dĺžku časového intervalu podávania cínu. Dávkovanie sa spúšťa priloženým nožným pedálom; buď v dávkovom režime (nezáleží na tom, ako dlho je pedál stlačený - vždy sa odoberie len stanovené množstvo cínu), alebo v manuálnom režime, kedy sa cín podáva tak dlho, ako dlho je pedál stlačený. K dispozícii je aj nastavenie spätného chodu, pri ktorom podávací mechanizmus vyhodí prvý plech a potom ho trochu posunie späť, pričom spätný chod možno vypnúť alebo nastaviť v rozmedzí 0-2 s.

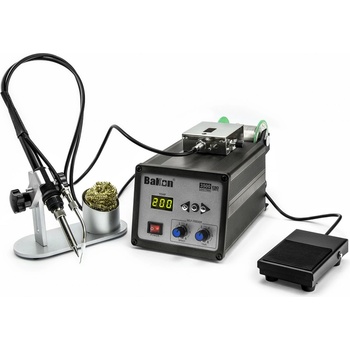

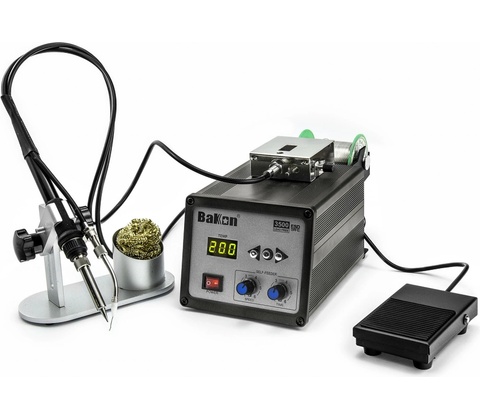

Priemer rúrkového cínu, ktorý môže podávací mechanizmus spracovať, je 0,4 - 1,6 mm. Dĺžka podávacieho bovdenu je 81 cm. Ak si to aplikácia vyžaduje, môžete použiť dodávaný držiak spájkovacieho pera a mať pri práci voľné obe ruky - konfigurácia systému so statickým uchytením mikropájky je znázornená na jednom z obrázkov.

Táto spájkovacia stanica je kompatibilná so širokou škálou indukčných spájkovacích hrotov série BK200

Parametre výrobku: Výkon: 120 W , Ovládanie teploty: digitálny (tlačidla) , Ukazovateľ teploty: digitálny (displej) , Stabilizácia teploty: meraním výstupnej teploty , Rozsah regulácie teploty: 200 - 480 °C , Funkcia predĺženia životnosti hrotu: áno , Odpor hrotu proti uzemneniu: < 2 Ω , Potenciál hrotu proti uzemneniu: < 2 mV , Pracovné napätie pre ohrev hrotu: 36 V , Pracovná frekvencia pre ohrev hrotu: 400 kHz , Uzamknutie teploty heslom: áno , Teplotná stabilita: ± 2 °C bez zatížení , Výmenné hroty (typ): Bakon BK200 , Typ spájkovacieho pera: Bakon LF-302 , Typ topnej cievky: VH120 , Rozmery (šírka - výška - hĺbka) [mm]: 160-130-140 mm , Napájacie napätie: 230V/50Hz , Priemer trubičkového cínu: 0.4 - 1.6 mm , Maximálna šírka cievky s cínom: 90 mm , Priemer tŕňu: 16 mm , Podávacia dĺžka (dĺžka bovdenu): 81 cm , Rýchlosť posunu: 14 - 35 mm/s , Nastaviteľný časový interval pre posuv: 0 - 3.5 s , Ovládanie posunu: Nožný pedál ,
