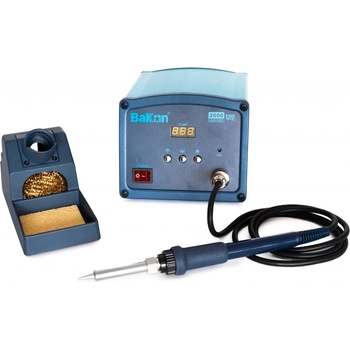

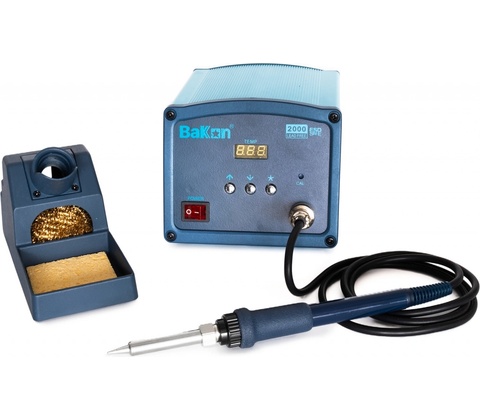

BAKON BK2000

Výkonná stolová spájkovacia stanica s indukčným ohrevom hrotu, určená na bezolovnaté ručné spájkovanie spojov všetkých veľkostí. Vďaka pokročilému technologickému riešeniu je stanica schopná konkurovať mnohým drahším modelom od výrobcov, ako sú Ersa, JBC, Weller alebo Hakko. Na ohrev spájkovacieho hrotu sa používajú vysokofrekvenčné elektromagnetické vlny, ktoré indukujú vírivé prúdy priamo v kovovom tele spájkovacieho hrotu. Táto technológia umožňuje používať vymeniteľné hroty podľa aktuálnych potrieb a zároveň eliminuje tepelný mostík, ktorý spôsobuje problémy s prenosom energie a reguláciou teploty pri bežných mikropájkovačkách s odporovou vykurovacou špirálou a vymeniteľnými hrotmi. preto je po prudkom ochladení hrotu okamžite k dispozícii plný výkon spájkovačky a počas spájkovania sa dosahuje neporovnateľne lepšia tepelná stabilita hrotu. Táto výhoda je obzvlášť výrazná pri spájkovaní veľkých vodivých plôch, kde teplota klesá pod teplotu tavenia spájkovacej zliatiny pri lacných odporových špirálových spájkovacích systémoch. Teplotná stabilita RF-ohrievanej spájkovacej súpravy je ±2 °C, čo ju spolu s rýchlou teplotnou odozvou robí vhodnou na bezolovnaté procesy. Na kontrolu dodržiavania stanovených postupov pri bezolovnatom spájkovaní možno aktivovať funkciu blokovania nastavenej pracovnej teploty. V tomto režime nie je možné zmeniť teplotu spájkovania bez znalosti hesla.

Teplota hrotu spájkovačky sa riadi plne digitálne v rozsahu 200 ~ 480 °C a aktuálna teplota sa zobrazuje na LED displeji. Príkon spájkovačky je 120 W a zabezpečí mimoriadne rýchle zahriatie na pracovnú teplotu ihneď po zapnutí. Vymeniteľné hroty pokrývajú celý rad aplikácií od spájkovania SMD až po spájkovanie vysokokapacitných batérií. Vzhľadom na odlišný typ spájkovacieho pera však hroty nie sú vymeniteľné so sériou 936 a LeadFree mikropájkovacích pier na báze odporu. Pri objednávaní hrotu si vyberte z ponuky pre sériu BAKON BK200.

Tak ako všetky spájkovacie systémy Bakon, aj model BK2000 sa vyznačuje vysokou spoľahlivosťou a robustnou mechanickou konštrukciou. Pri konštrukcii šasi sa dbalo na antistatické vlastnosti; štandardne sa dodáva uzemňovací konektor na uzemnenie antistatických podložiek alebo spájkovacích dosiek, ktorý sa nachádza na zadnej strane zariadenia. Celé telo spájkovacej stanice je vyrobené z hliníkových profilov. Pracovná frekvencia RF indukčného ohrevu spájkovacieho hrotu je 400 kHz, a preto je prívodný kábel k spájkovaciemu peru vybavený tienením, aby sa zabránilo prípadnému rušeniu napr. oživovaných súčiastok.

Táto spájkovacia stanica je kompatibilná so širokou škálou indukčných spájkovacích hrotov série BK200

Odporúčanie: V prípade potreby je možné použiť aj iné zariadenia, ako je napr:

Táto spájkovacia stanica sa štandardne dodáva so špicatým hrotom(200-0,8D), ktorý nie je vhodný na všetky aplikácie. Preto odporúčame zakúpiť nasledujúce dva hroty, ktoré sú nevyhnutné pre komplexné spájkovanie a celkový užívateľský komfort.

Hrot Bakon200-2C - valček so skoseným šikmým povrchom, ktorým sa veľmi ľahko spájkujú tenké a dátové vodiče na povrch plošných spojov (priemer 2 mm). Cín krásne priľne k skosenej kontaktnej ploche, nikam po hrote necestuje.

Hrot Bakon200-3C / Bakon200-4C - väčšia veľkosť predchádzajúceho hrotu, vhodný na spájkovanie veľkých vodičov na batérie alebo povrchy DPS a všade tam, kde dochádza k veľkému odvodu tepla. Vyberte si hrot 3C na spájkovanie vodičov k batériám AA/AAA a hrot 4C na spájkovanie niklových plôch k batériám 18650 a väčším

Spájkovaniu výrazne pomôže spájkovacia kvapalina F1, ktorá výrazne uľahčuje spájkovanie a dodáva výsledným spojom profesionálny vzhľad. Vhodné pre plošné spoje a vodiče, oplachovanie je možné pomocou IPA + voda (1:1).

Na spájkovanie batérií je naopak vhodná neutrálna kvapalina, ktorú však nemožno použiť na elektroniku a plošné spoje. Na kontakty batérií je však najlepšou voľbou (oplachovanie je možné vodou).

Parametre výrobku: Výkon: 120 W , Ovládanie teploty: digitálny (tlačidla) , Ukazovateľ teploty: digitálny (displej) , Stabilizácia teploty: meraním výstupnej teploty , Rozsah regulácie teploty: 200 - 480 °C , Funkcia predĺženia životnosti hrotu: áno , Odpor hrotu proti uzemneniu: < 2 Ω , Potenciál hrotu proti uzemneniu: < 2 mV , Pracovné napätie pre ohrev hrotu: 36 V , Pracovná frekvencia pre ohrev hrotu: 400 kHz , Uzamknutie teploty heslom: áno , Teplotná stabilita: ± 2 °C bez zatížení , Výmenné hroty (typ): Bakon BK200 , Typ spájkovacieho pera: Bakon LF-201 , Typ topnej cievky: VH90 , Hmotnosť: 1.5 kg , Rozmery (šírka - výška - hĺbka) [mm]: 130-105-150 mm , Napájacie napätie: 230V/50Hz ,
